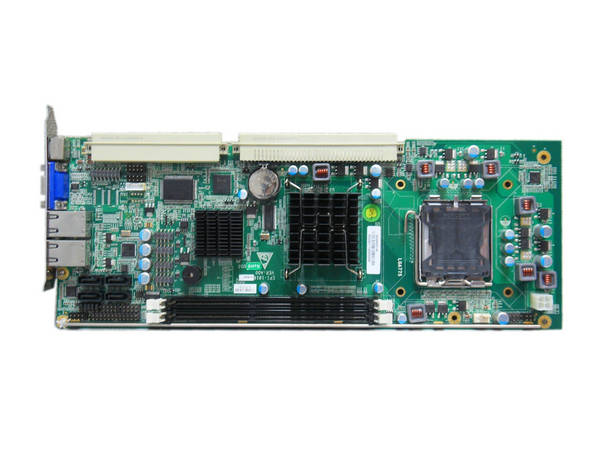

EPI2.0標準全長卡 EPI-1816
- 本站編輯:xghl發布日期：2014-10-30 10:12 瀏覽次數：
-
概 述
EPI-1816系列主板是基于Intel®G41平臺開發的符合EVOC EPI 2.0總線標準（兼容PICMG1.0總線標準）的全長CPU卡，支持Intel市面上主流的Q9400、E8400、E6500、E5300等處理器；雙千兆網口；支持VGA+VGA/VGA+LVDS組合雙顯功能；可廣泛應用于數控、測試、精密加工、工業監控、工業控制、智能交通等領域。
產品規格
| 處理器： |
支持 Intel® LGA775封裝的Core™2 Quad、Core™ 2 Duo，Celeron® E1000和Celeron® 400系列處理器，支持FSB總線頻率800/1066/1333MHz
|
| 芯片組： |
Intel® G41 +ICH7/ICH7R
|
| 內存： |
提供2 條240Pin DDRⅢ 內存插槽，支持Un-buffered ，Non-ECC 內存，支持頻率為800/1066MHz，雙通道，單條內存插槽支持最大內存容量2GB，總支持最大內存容量4GB |
| 顯示接口： |
支持VGA單顯、18/24bit LVDS單通道/雙通道、雙VGA顯示、VGA+LVDS雙顯示；VGA顯示支持熱插拔功能； VGA1支持最高分辨率及刷新率為2048×1536@75Hz；VGA2支持最高分辨率及刷新率為1920×1200@60Hz；LVDS支持最高分辨率及刷新率為1600×1200@60Hz |
| 音頻： |
采用HDA標準，支持Mic-in/Line-in/Line-out |
| LAN： |
提供2個10/100/1000Mbps網絡接口，LAN1可支持網絡喚醒及網絡PXE啟動 |
| 存儲器： |
提供 4個SATA II 接口 |
| I/O接口： |
2個COM口（預留LPC總線插針，可再擴4個RS232串口），COM1支持RS232/422/485 1 個并口，支持SSP/EEP/ECP 工作模式，支持BIOS 修改工作模式 8 個USB2.0 接口 1個PS/2鍵盤/鼠標接口 1 個8 路數字I/O 接口 |
| 擴展總線： |
提供2個歐式插槽，兼容EPI 2.0總線標準，通過EPI 2.0底板可擴展PCI和ISA設備 |
| 工作環境： |
0℃～60℃；5%～90%（非凝結狀態） |
| 儲存環境： |
-20℃～80℃, 5%～90%（非凝結狀態） |
| 看門狗： |
255級，可編程秒/分，超時中斷或系統復位 |
| 電源： |
采用ATX電源通過EPI2.0底板供電，支持S0、S1、S4、S5功能 |
| 尺寸（W×D）： |
351.5mm×146.7mm |
